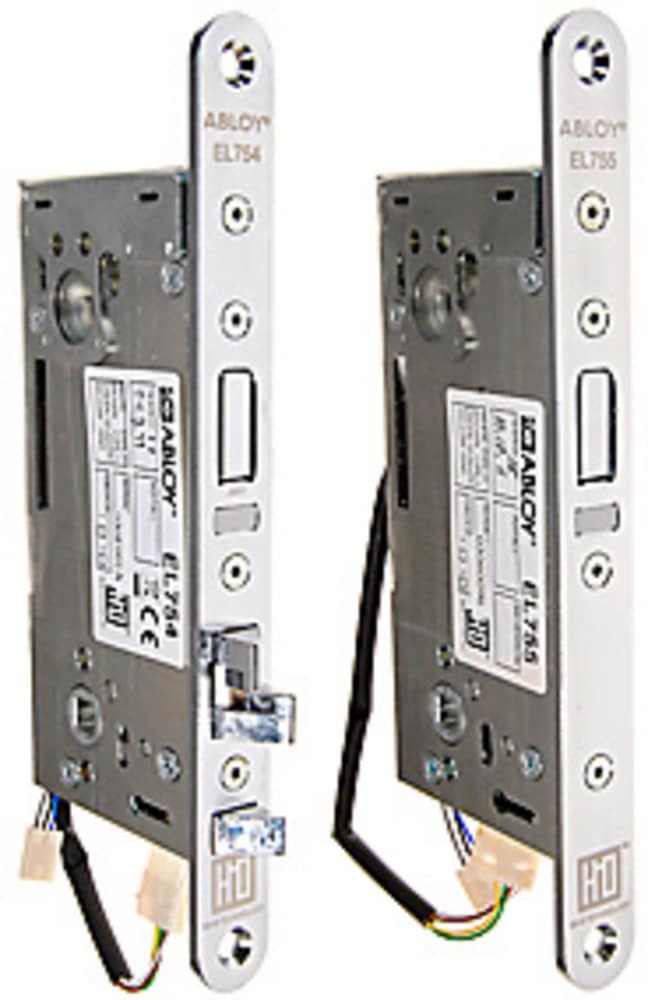

EL755 är ett motorlås anpassad för dörrar med modulurtag. Passar bra som natt- och säkerhetslåsning i dörrar med höga säkerhetskrav inom handel, kontor och industri. EL755 kan användas i dörrar med slagdörrsautomatik. EL755 får INTE användas som brand igen-hållande funktion i brandcellsgräns. EL755 är en Hi-O-enhet som ansluts till en DAC630 alternativt DAC530. Hi-O innebär att enheterna har en inbyggd mikrodator och kommunicerar med varandra för plug-and-playinstallation, synkronisering av dörrdrift, övervakning av beteenden och för att skicka diagnostisk information.
Tillbehör som ingår vid setförpackning:
Motorlås EL755, Styrenhet DAC630 Hi-O, Reläkort 400RC64, Anslutningskabel EA226 (10m), Slutbleck 4632, Kabelöverföring EA281.
Egenskaper:
Säkerhetsläge: öppningshastighet ca. 0,6 sek. Regel och dubbelfunktionsfall låsta, öppnas med motor eller cylinder/vred.
Daglåst läge: öppningshastighet ca. 0,2 sek. Regel olåst, dubbefunktionsfall låst, öppnas med motor, cylinder/vred eller trycke.
Låset kan alltid öppnas med nyckel/vred.
Trycke öppnar alltid daglåsfunktionen.
Inbyggd dörrlägesgivare (magnet), som kan kompletteras med, eller ersättas av en extern magnet.
Öppethållandetid 4-16 sek.
Funktion:
Regeln och dubbelfunktionsfallen drivs av den inbyggda motorn. Låset är avsett att monteras med draghandtag eller tryckplatta. Om trycke monteras kommer detta att öppna daglåsfunktionen.
EL755 regellås kan användas i dörrar med dörrautomatik.
Styrenhet DAC630 Hi-O + Reläkort 400RC64:
Fungerar som gränssnitt mot omvärlden, t.ex. passage- eller larmsystem
Kommunicerar med motorlåset via krypterad CAN buss
Kräver styrsignaler från överordnat system för att manövrera motorlåset
Ger indikeringar till överordnat system som talar om låsets och dörrens status
Styr även kompletterande daglås så att en komplett dag / natt kombination bildas
Aktiverar larmutgång vid funktionsstörning
Ansluts till spänningsmatning
Skall installeras inomhus på den skyddade sidan av dörren inom 50 m från motorlåset
Om DAC630 integreras med ASSA passersystem skapas en totalintegrerad lösning med stor flexibilitet
Tekniska data
Spänning: 24 VAC / VDC ± 15%
Strömförbrukning: vila 330 mA, max 750 mA (0,1 sek)
Reläer: Enpoligt växlande, max. 50 VDC, 1 A
Anslutningskabel: EA226 10m, max. avstånd mellan motorlås och styrenhet 50 m
Dörrspringa: max. 6 mm
Motorlås: Temp – 20°C – +60 °C
Styrenhet: Temp + 5 °C – + 40 °C, 20 – 90% relativ luftfuktighet, icke kondenserande
