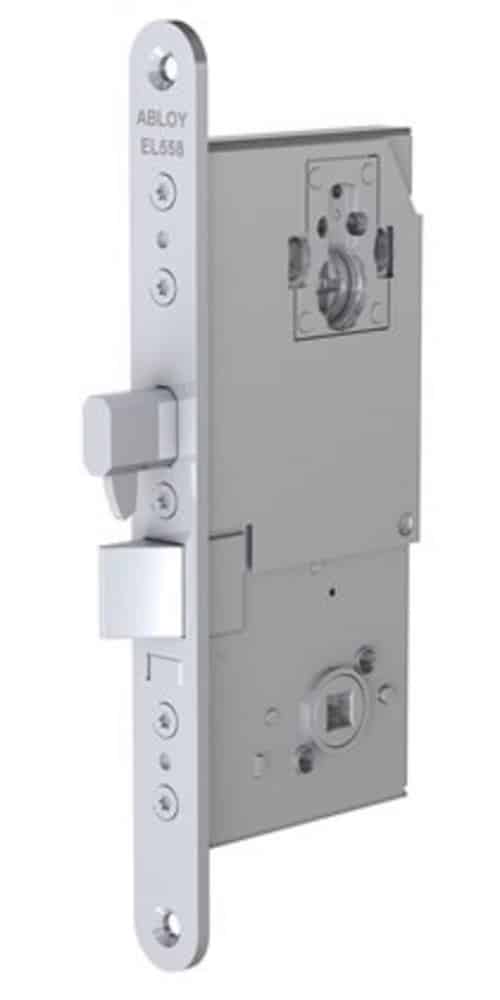

ABLOY EL558 är motorlås anpassade för dörrar medmodulurtag. Lämpar sig som natt- och säkerhetslåsning i dörrar med höga säkerhetskrav inom handel, kontor och industri. Daglåsta eller högfrekventa dörrar bör kompletteras med ett daglås. ABLOY EL558 med tryckesfall kan användas i brandcellsgräns.
Egenskaper
:
Öppningstid mindre än 0,7 sekunder
Låset kan alltid manövreras med cylinder/vred
Inbyggd dörrlägesgivare (magnet)
Tryckesfall
Kan kombineras med andra Hi-O-enheter utan styrenhet, t. ex. dörrautomatik och tryckknapp
Styrenheten DAC564:
Fungerar som gränssnitt mot omvärlden, mot system utan Hi-O-buss, t. ex. passer- eller larmsystem
Kommunicerar med Hi-O-produkter via Hi-O-buss
Ger indikeringar till överordnat system som talar om låsets och dörrens status
Möjliggör komplettering med extern dörrlägesgivare (magnetkontakt)
Styr även kompletterande daglås, dvs en komplett dag/ nattkombination bildas
Aktiverar larmutgång vid funktionsstörning
Ansluts till spänningsmatning
Om DAC564 integreras med ARX passersystem skapas en totalintegrerad lösning med stor flexibilitet
Tekniska data
Driftspänning: 12(-10%) – 24(+10%) V DC STAB
Strömförbrukning: Vila 70 mA , Drift 200 mA , Start 300 mA
Motorlås Temp – 20 °C – + 60 °C
Styrenhet Temp + 5 °C – + 40 °C´20 – 90 % relativ luftfuktighet, icke kondenser
Tekniska data ABLOY EL558+ DAC564
Spänning 24 VAC/VDC ±15%
Strömförbrukning Vila 95 mA Max 350 mA
Reläer i DAC500R64 Enpoligt växlande Max 50 VDC vid 1 A
Anslutningskabel EA226 10 m, Max avstånd till kopplingspunkt i stjärnnät = 10 m
