Beskrivning:

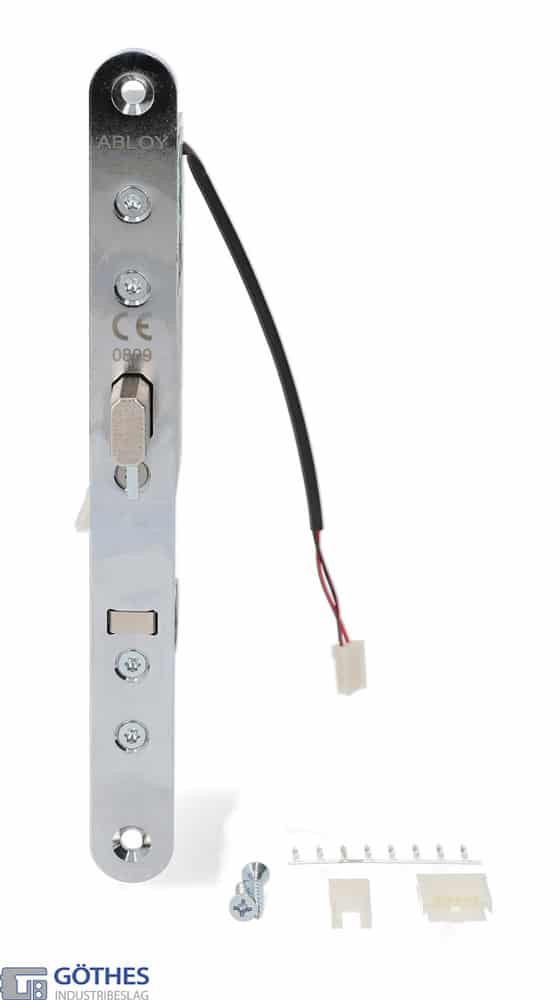

EL875 är ett analogt motorlås är anpassad för dörrar med modulurtag. Passar bra som lås i dörrar där kontrollerad passage med hjälp av kod- eller kortläsarsystem ska samsas med utrymningskrav enligt SS-EN179. Högfrekventa dörrar bör kompletteras med ett daglås. Regeln drivs av den inbyggda motorn.Vid nödutrymning öppnas låset med nödutrymningshandtaget möjlighet till återinrymning finns.
- Låset Öppningstid ca 0,7 sekunder
- Låset kan alltid öppnas med nyckel / nödhandtag
- Inbyggd dörrlägesgivare (magnet), som kan ersättas av en extern magnet
- Tryckesfall, brandigenhållande upp till E/EI60 (EL874)
- Anpassat för dörrautomatik (EL875)
- Öppethållandetid 2 – 15 sekunder
- Godkänd nödutrymning tillsammans med 179D
- Är certifierat och CE-märkt enligt kraven i Europastandard SS-EN179 och Byggproduktdirektivet 89/106/EEC.
- Om återinrymningsfunktionen aktiverats återställs låset elektriskt med extern återställningsknapp.
- Fungerar som gränssnitt mot omvärlden, t.ex. passer- eller larmsystem
- Kommunicerar med motorlåset
- Kräver styrsignaler från överordnat system för att manövrera motorlåset
- Ger indikeringar till överordnat system som talar om låsets och dörrens status
- Ansluts till spänningsmatning
- Kan kompletteras med backup kort som låser alt. låser upp vid strömavbrott.
- OBS! Enbart backupkort är INTE en certifierad nöd- eller panikutrymningsfunktion.
- Skall installeras inomhus på den skyddade sidan av dörren inom 15 m från motorlåset
Tekniska data
- Spänning: 12 – 24 VDC ± 15 %, 12-18 VAC – 10 % / + 15 %
- Ström: 12 VDC vila 70 mA, max 300 mA,
- Ström: 24 VDC vila 35 mA, max 150 mA
- Reläer: Enpoligt växlande Max. 30 VDC, 0,8 A
- Anslutningskabel: EA224 10 m, max. avstånd mellan motorlås och styrenhet 15 m
- Dörrspringa: max. 5 mm
