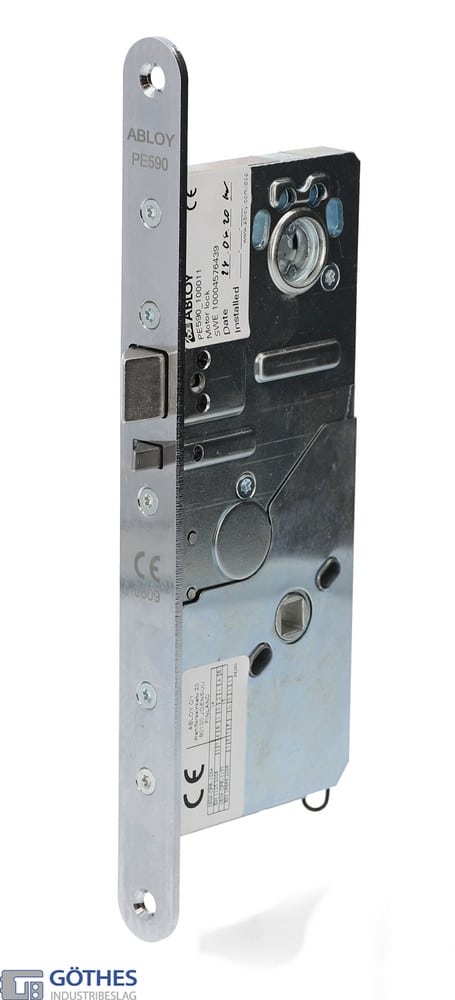

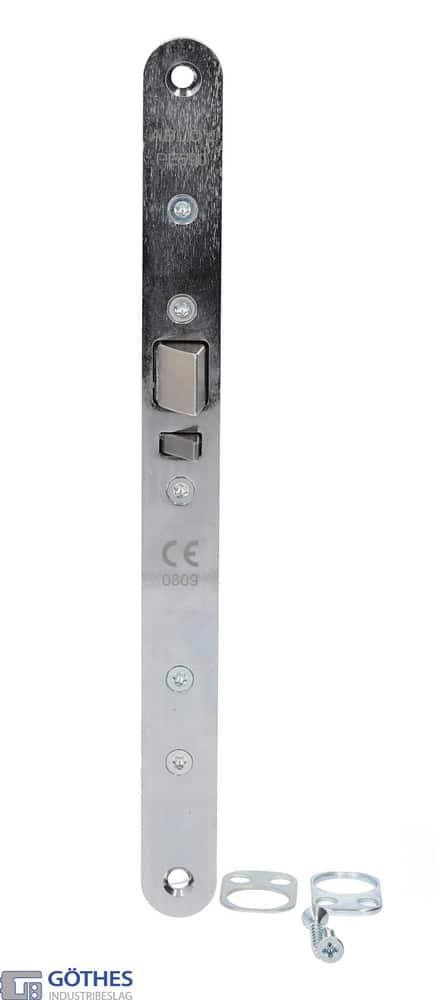

Motorlåshus PE590-50

Beskrivning:

ABLOY PE590 är ett motorlås med fallkolv. Det innebär en unik möjlighet att kombinera krav på tillgänglighet, brandskydd och utrymning. För användning med utrymningskrav enligt SS-EN 1125. Fallkolven drivs till olåst av den inbygga motorn. Låsning sker automatiskt/mekaniskt oberoende av elkraft vilket säkerställer användning i dörrar i brandcell. PE590 har en fallkolv med springförregling vilket gör att den låser ut till 20 mm. Om PE590 används i brandcellsgräns skall fallkolven ställas i 14 mm läge. Öppning styrs genom att minus (-) skickas till kontrolledning för regeln. Vid leverans är låset inställt så att utrymningsbeslaget alltid är inkopplat. Detta är en förutsättning för SS-EN 1125. I samband med installation går det att ställa om låshuset så att det är möjligt att koppla ur utrymningsfunktionen. Detta sker genom att minus (-) skickas till kontrolledning. Vid spänningsbortfall kopplas utrymningsfunktionen in automatiskt. I detta läge omfattas låset INTE av SS-EN 1125

Egenskaper:

• Dorndjup på 50 mm
• Samma c/c-mått 105mm som modul och Connect-låsserien. PE590 avviker dock på höjdmåttet, se ritning
• Låset styrs elektroniskt från t.ex. ett passersystem.
• Mekanisk öppning med cylinder och panikutrymningsbehör 1142 är alltid möjlig.
• PE590 har följande indikeringar: regel förreglad , tryckesavkänning ,cylinderavkänning (finns som tillbehör).
• Indikering för användning ihop med dörrautomatik: regel inne Indikeringar finns inte tillgängliga vid strömavbrott.
• Motorlås PE590 erbjuder flera konfigurationsmöjligheter i ett enda låshus.
• Passande Anslutningskabel EA 227 (10 m)
• Följande mekaniska och elektromekaniska funktioner kan konfigureras vid installation beroende på vad som behövs i form av funktion på aktuellt objekt: hantering av fall , hantering av förreglingsfall, öppningstid 1-20 sekunder.

Teknisk data:

• Spänning: 12 (-10%) till 24 (+15%) V DC Stab
•  Ström: 12 V DC Max 1 700 mA Drift 600 mA (vid 50N listtryck) Vila 50 mA
• Ström: 24 V DC Max 700 mA Drift 250 mA (vid 50 N listtryck) Vila 25 mA
•  Indikeringar Förreglad (Låst) Olås (öppningsbar) Tryckets rörelse Vred eller cylinderrörelse (Tillval, se nedan )
•  Mikrobrytare Max 30 V AC/DC 100 mA resistiv last, 3 W
•  Miljökrav -20 till + 60 … C 20-90% relativ luftfuktighet, ej kondenserande
