Motorlåssats EL874 Höger Sats

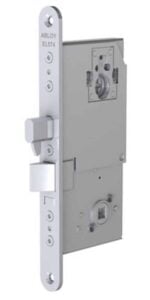

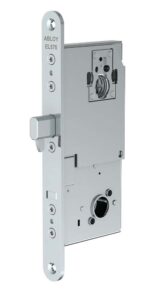

ABLOY motorlås EL874 / EL875 finns i två varianter EL874 med tryckesfall kan användas i brandcellsgräns EL875 utan tryckesfall kan användas i dörrar med dörrautomatik varje motorlås kräver en styrenhet (EA453) som sköter kommunikationen mellan motorlåset och omvärlden.

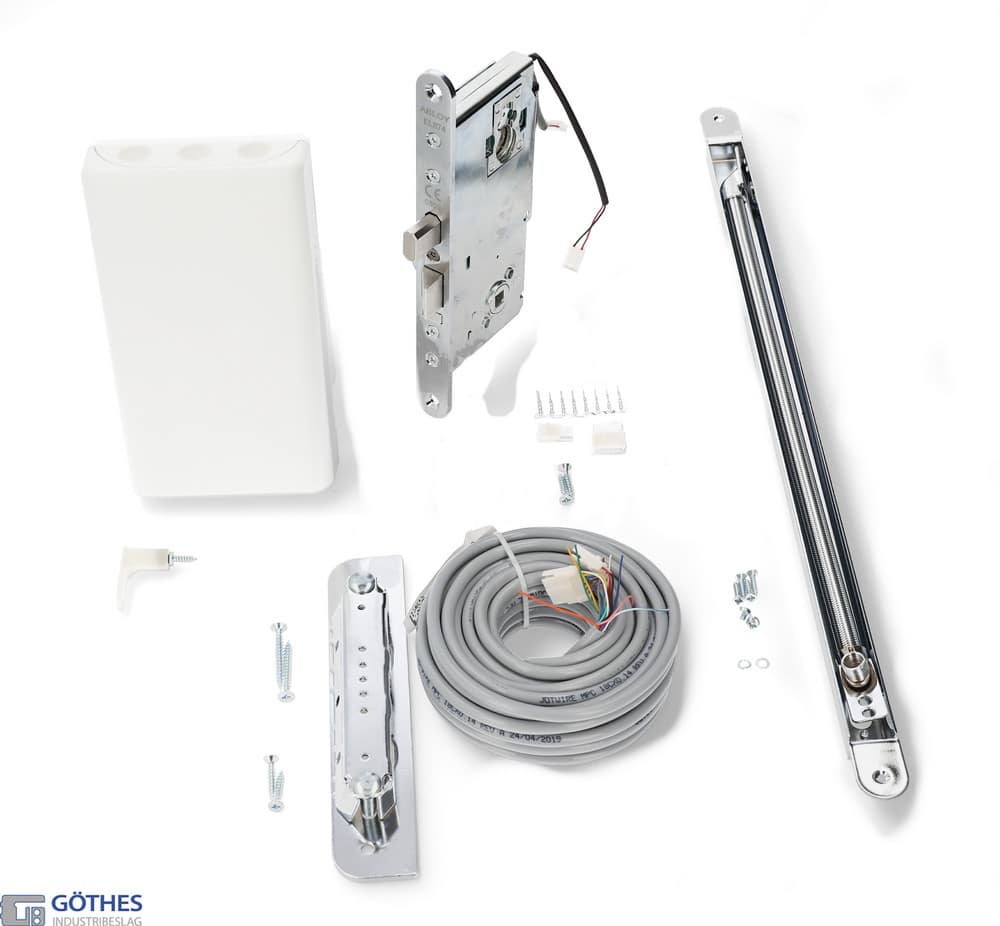

Tillbehör som ingår vid setförpackning:

Motorlås EL874 höger, styrenhet EA453, anslutningskabel EA224 (10m), slutbleck EA342, kabelöverföring EA281.

• Låset Öppningstid ca 0,7 sekunder
• Låset kan alltid öppnas med nyckel / nödhandtag
• Inbyggd dörrlägesgivare (magnet), som kan ersättas av en extern magnet
• Tryckesfall, brandigenhållande upp till E/EI60 (EL874)
• Anpassat för dörrautomatik (EL875)
• Öppethållandetid 2 – 15 sekunder
• Godkänd nödutrymning tillsammans med 179C
• Är certifierat och CE-märkt enligt kraven i Europastandard SS-EN179 och Byggproduktdirektivet 89/106/EEC.
• Om återinrymningsfunktionen aktiverats återställs låset elektriskt med extern återställningsknapp.

Styrenheten EA453:

• Fungerar som gränssnitt mot omvärlden, t.ex. passer- eller larmsystem
• Kommunicerar med motorlåset
• Kräver styrsignaler från överordnat system för att manövrera motorlåset
• Ger indikeringar till överordnat system som talar om låsets och dörrens status
• Ansluts till spänningsmatning
• Kan kompletteras med backup kort som låser alt. låser upp vid strömavbrott.
•  OBS! Enbart backupkort är INTE en certifierad nöd- eller panikutrymningsfunktion.
•  Skall installeras inomhus på den skyddade sidan av dörren inom 15 m från motorlåset

Tekniska data

• Spänning: 12 – 24 VDC ± 15 %, 12-18 VAC – 10 % / + 15 %
• Ström: 12 VDC vila 70 mA, max 300 mA,
• Ström: 24 VDC vila 35 mA, max 150 mA
• Reläer: Enpoligt växlande Max. 30 VDC, 0,8 A
• Anslutningskabel: EA224 10 m, max. avstånd mellan motorlås och styrenhet 15 m
• Dörrspringa: max. 5 mm
