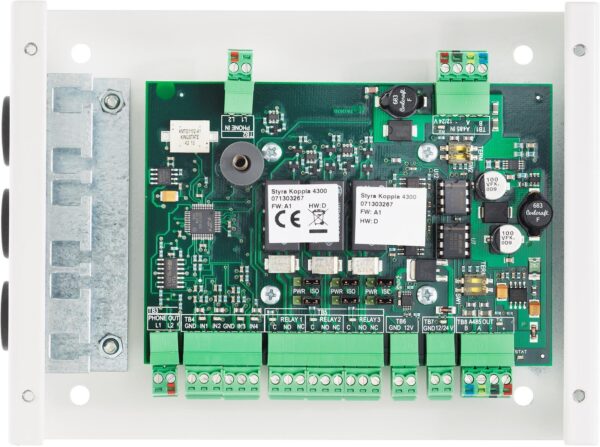

Koppla 4300 är den flexibla dörrenheten som ansluter din dörr- eller portmiljö till Styra 3000 systemet. Tack vare externa anslutningar kan du koppla in läsare, låsmotorer, knappsatser och sensorer utan att dra alla kablar hela vägen till centralen. Fyra programmerbara ingångar (BS, potentialfri eller S0-pulsmätning) och tre växlande reläutgångar gör det enkelt att hantera allt från dörrstatus till larm och styrning. Enheten är fullt skyddad med PTC-säkringar och loggar både sabotage och säkringslarm direkt till Multiaccess Styra.
Egenskaper & fördelar
Funktion
Detalj
Extern anslutning
Aptuskabel 1 mellan central ↔ dörrenhet, Aptuskabel 2 för porttelefoni
Programmerbara ingångar
4 st (BS/potentialfri/S0), LED visar status
Programmerbara utgångar
3 st relä 28 V / 1 A, växlande, LED visar aktivitet
Summer
Styrbar via Multiaccess Styra
Sabotagekontakt
Händelse loggas i systemet
Avsäkrade matningar
12 V 1 A (delas med A485-ut) & 24 V 2 A
Statusindikering
LED för kommunikation & säkringsstatus
RS-485-repeater
Förstärker signal centralsida → dörrsida
Teknisk data (sammanfattning)
Kategori
Specifikation
Strömförsörjning
24 V DC / 12 V DC
Effektförbrukning
0,48 – 8,4 W (vid 24 V)
0,02 – 0,35 A
Temperaturområde
0 °C … +40 °C
Luftfuktighet
10 % … 90 % RH
A485-portar
2 st (central- & dörrsida)
A485-ut spänning
12 V 1 A, autosäkring
Dimensioner (H × B × D)
165 × 126 × 39 mm
Vikt
0,85 kg
Kapsling
Avsäkrad, LED-indikering, sabotageövervakning
Utgångar (reläer)
Antal
Kontaktdata
Funktion
Säkring
Extra
3
28 V / 1 A
Växlande
1 A PTC per relä
PWR eller ISO ställbart, sekventiell uppstart, LED-indikering
Ingångar
Antal
Typ
Funktioner
LED
4
Potentialfri slut/bryt eller S0-puls
Dubbelbalansering, värden konfigureras i Multiaccess, pulsräkning
Ja
Extern spänningsmatning
Spänning
Maxström
Anmärkning
12 V
1 A
Delas med A485-ut
24 V
2 A
Separat avsäkrad
Kommunikation
Till Styra 3000: RS-485 (A485)
Till dörrutrustning (läsare, motor): RS-485 (A485)
