Tidsrelä 6-30V Programmerbar 0,01s–9999 minuter – LCD skärm
30 stycken i lager
Tidsrelämodul med LCD-display, justerbar fördröjning (0,01 s – 9999 min) och stöd för flera triggerlägen.
Passar perfekt för automatisering, cyklisk styrning och exakt tidshantering.
Artikelnummer: REL-TIME-PRG

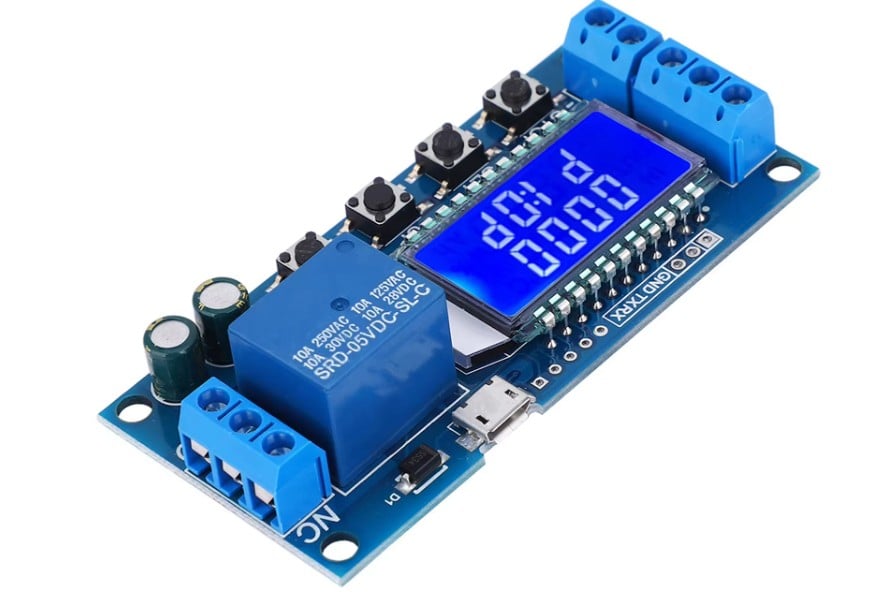

Tidsrelä 6-30V Programmerbar med LCD Skärm
Denna avancerade tidsrelämodul från Sinilink är idealisk för automatiseringsprojekt där exakt tidstyrning krävs.
Den är utrustad med en tydlig LCD-skärm, bred spänningskompatibilitet och stöd för flera arbetslägen samt cykliska funktioner.
Egenskaper:
-
LCD-display visar tydligt aktuell driftstatus och inställda parametrar.
-
Stöd för både hög- och låg-nivåtriggning samt styrning via brytare.
-
Brett inspänningsintervall: 6–30V, stöder även 5V via micro USB.
-
Stöd för UART-dataöverföring och parameterinställning.
-
Nödstopp med STOP-knapp och skydd mot felaktig polaritet.
-
Strömsparläge: om ingen knapp används inom 5 minuter släcks bakgrundsbelysningen automatiskt.
-
Oavhängiga OP-, CL- och LOP-parametrar kan sparas separat.
-
Alla inställningar sparas automatiskt vid strömavbrott.
-

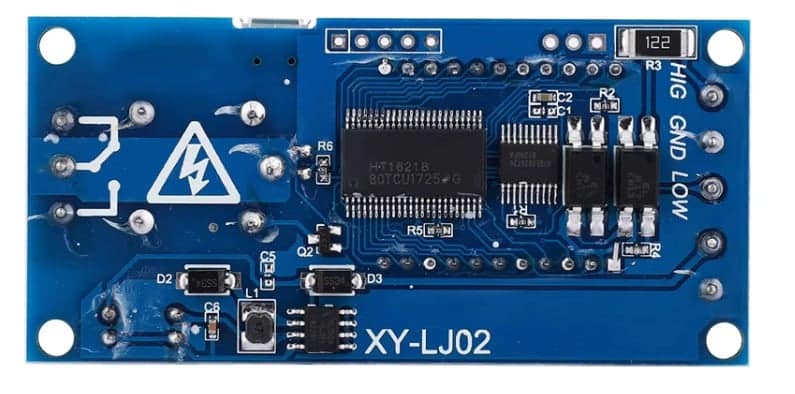

Industriklassad konstruktion med optokopplarisolering för ökad störningsimmunitet.
Specifikationer:
-
Arbetsspänning: 6–30V
-
Tidsintervall: 0,01s–9999 min (justerbart)
-
Triggersignal:
-
Hög nivå: 3.0–24V
-
Låg nivå: 0.0–0.2V
-
Passiv brytare
-
-
Utgångskapacitet:
-
Upp till 30V 5A DC eller 220V 5A AC
-
-
Viloström: 15 mA
-
Driftström: 50 mA
-
Livslängd: Mer än 100 000 cykler
-
Arbetstemperatur: -40 till +85°C
-

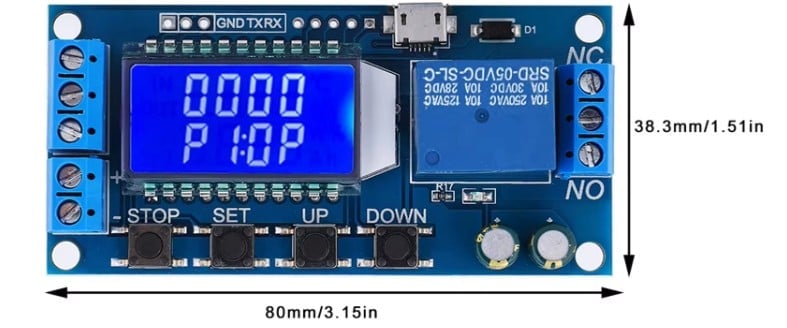

Storlek: 88 × 38 × 19 mm
Val av tidsintervall:
På OP/CL-inställningsskärmen:
-
XXXX= 1–9999 sekunder -
XXX.X= 0,1–999,9 sekunder -
XX.XX= 0,01–99,99 sekunder -
X.X.X.X= 1–9999 minuter
Parameterinställning:
-
OP: Påslagningstid
-
CL: Avslagningstid
-
LOP: Antal cykler (1–9999 eller ”—-” för oändlig loop)
För att ändra:
-
Håll in SET för att gå in i inställningar
-
Välj arbetsläge med UP/DOWN
-
Bekräfta med SET för att gå vidare till parameterinställningar
-
Justera varje parameter med kort/lång tryckning på UP/DOWN
-
Tryck på STOP för att växla mellan sekunder och minuter
-
Tryck och håll SET för att spara och lämna
Arbetslägen:
-
P1: Triggar → relä på (OP-tid) → av
-
P2: Triggar → relä på (OP) → triggar under OP → omräkning
-
P3: Triggar → relä på (OP) → ny trigger → reset
-
P4: Triggar → väntar OP → relä på → OP klart → av
-
P5: Triggar → OP på → CL av → cykel startas (antal definierbart)
-
P6: Automatisk cykel utan trigger (OP + CL)
-
P7: Relä hålls aktivt så länge som signalen finns. Vid avbrott börjar OP-timer och relä slås av.
Ytterligare funktioner:
-
Automatiskt viloläge: Släcker LCD-bakgrund efter 5 minuter (kan aktiveras/avaktiveras)
-
Reläfunktion ON/OFF: STOP växlar om relä ska svara på villkor
-
Parametergranskning: Kort tryck på SET visar aktuella värden
-
Visningsväxling: I läge P5/P6 kan visningen växla mellan tid och antal cykler
